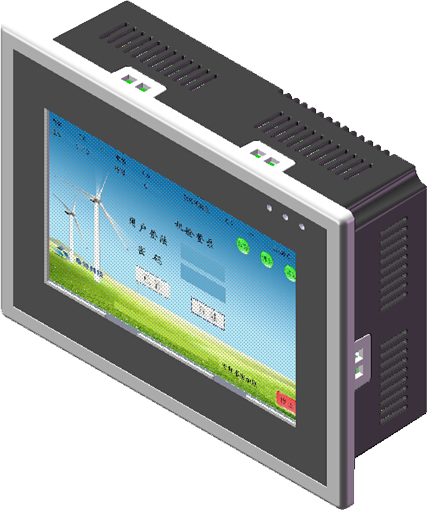

点击图片查看原图
应用领域
控制系统人机界面、各类通讯前置系统、就地采集系统、前端分析系统、安防前置系统等。
产品描述
FI70C系列是一款专门针对风力发电系统而打造的高端人机界面产品；
具有风电应用所必须的各项功能；
符合风电场环境条件需求；
相对于传统工业级HMI及IPC产品，FI70C系列具备高性能、抗干扰、耐震动、大强度、适宽温等特性。
本产品采用了Wintel技术架构，在快速高效的基础上，系统支持更完备的硬件接口，更丰富的软件应用及更强大的系统升级能力，为用户及系统集成商实现控制系统智能化，风场应用一体化解决方案提供了强大的应用平台支持。
产品特点
高显示分辨率：
产品采用Intel GMA3600显示芯片，最大显存640M。标配7”SXGA TFT液晶显示屏，标准分辨率800*480，支持4K分辨率电阻式触摸控制（更大屏幕尺寸可根据客户需求定制）。
优异的结构设计：
产品面板框架和腔体采用铝镁合金压铸成型，结合面板PET贴膜设计，使产品具备较高的防护等级。其整体耐冲击特性达到10G/Peak(11ms)，采用嵌入式安装时，NEMA防护等级达到IP65。在嵌入式安装模式下，开孔尺寸与市场主流产品相同或兼容，同时可根据客户需求，提供安装转换板及VESA支架安装模式，方便用户设计及产品替换。
环境适应性强：
产品根据风电行业定制开发，适应各种环境条件下存储及应用：
① 温度范围-30~70℃ ② 相对湿度5~85%（无凝露）
③ EMC抗干扰能力达到3A级 ④ 面板防护等级IP65
处理能力强大：
产品采用Intel Atom 1.8GHz双核四线程处理器，最高支持8G内存、500G电子硬盘，兼容Window XP/Windows XP Embedded/Win7/Linux等主流操作系统，具备多任务处理能力及强大的网络通讯能力，超越绝大多数工业计算机及HMI产品性能。
高性能超低功耗处理器：
采用X86凌动处理器，高性能超低功耗，无需安装风扇。
技术参数
|
输 入：20~28VDC |
功率：35W |
|
体积：212x157x63.2mm |
重量：1.6kg |
|
工作温度：-30~70℃ |
存储温度：-30~70℃ |
|
相对湿度：5%~85%(无凝霜) |
防护等级：IP5(嵌入式安装，前面板) |
|
振动：50~500HZ，1.5g，0.15mm(pk-pk) |
冲击：10g/peak(11ms) |
|
处理器：Intel Atom 双核1.86GHZ，L2 Cache 1M |
|
|
内 存：DDR3 1333MHZ 2GB SDRAM |
|
|
磁 盘：SSD 8GB |
|
|
显 卡：Intel GMA集成显卡 |
|
|
网 络：双Intel RTL8111E千兆以太网 |
|
|
音 频：Realtek ALC662 六声道高保真音频控制器 |
|
|
显示屏: 7寸 WVGA 业级LCD（分辨率800 x 600） |
|
|
触摸屏: 7寸 精密电阻式工业级触摸面板 |
|
|
I/O接口： DC IN电源输入端口 DB15 VGA显示端口 2×RJ45网络端口 3×USB2.0端口 1×RS485串行端口 HDMI高清晰度多媒体接口 |
|
